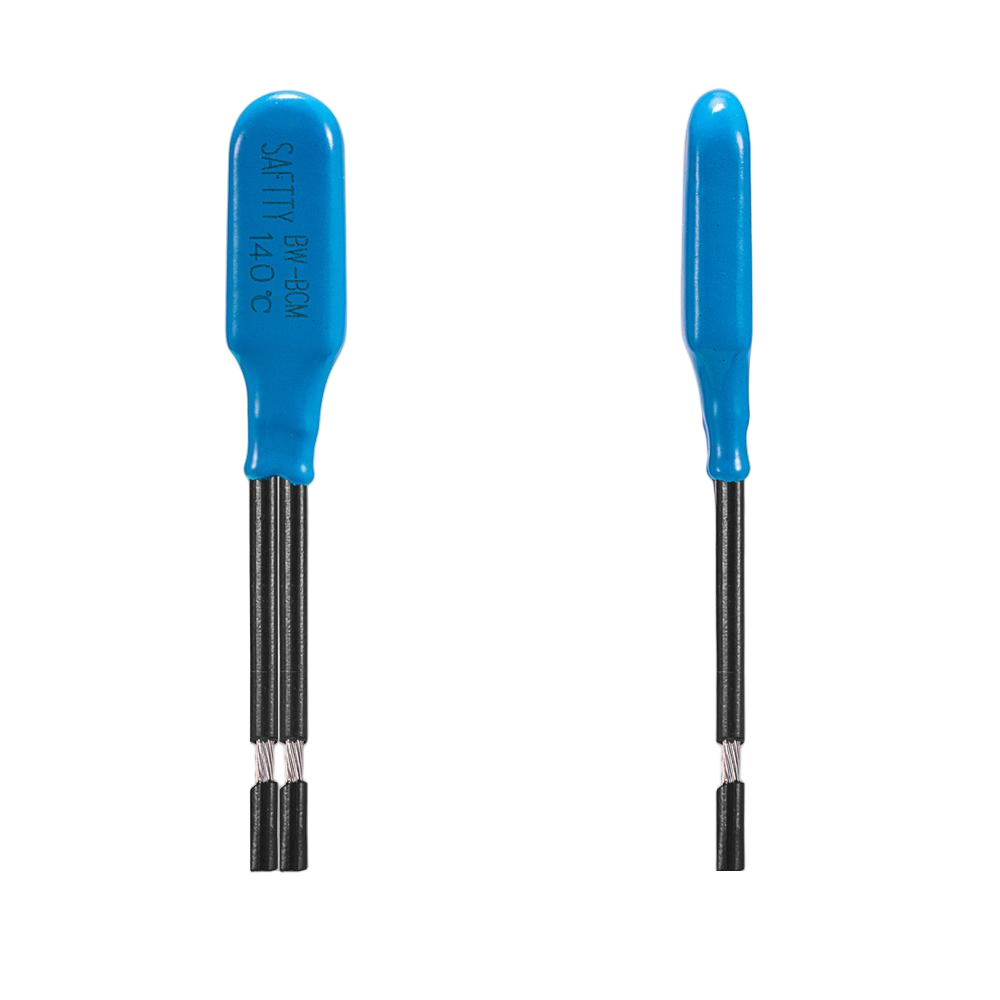

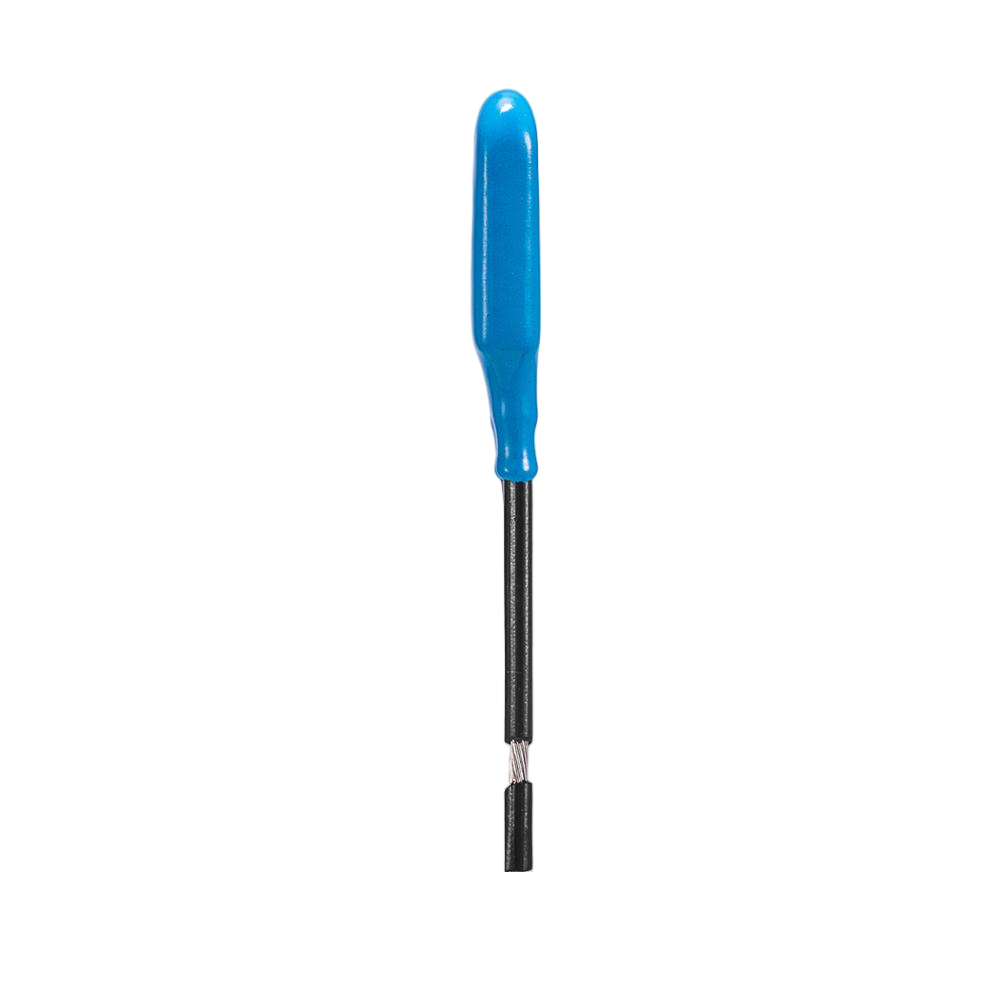

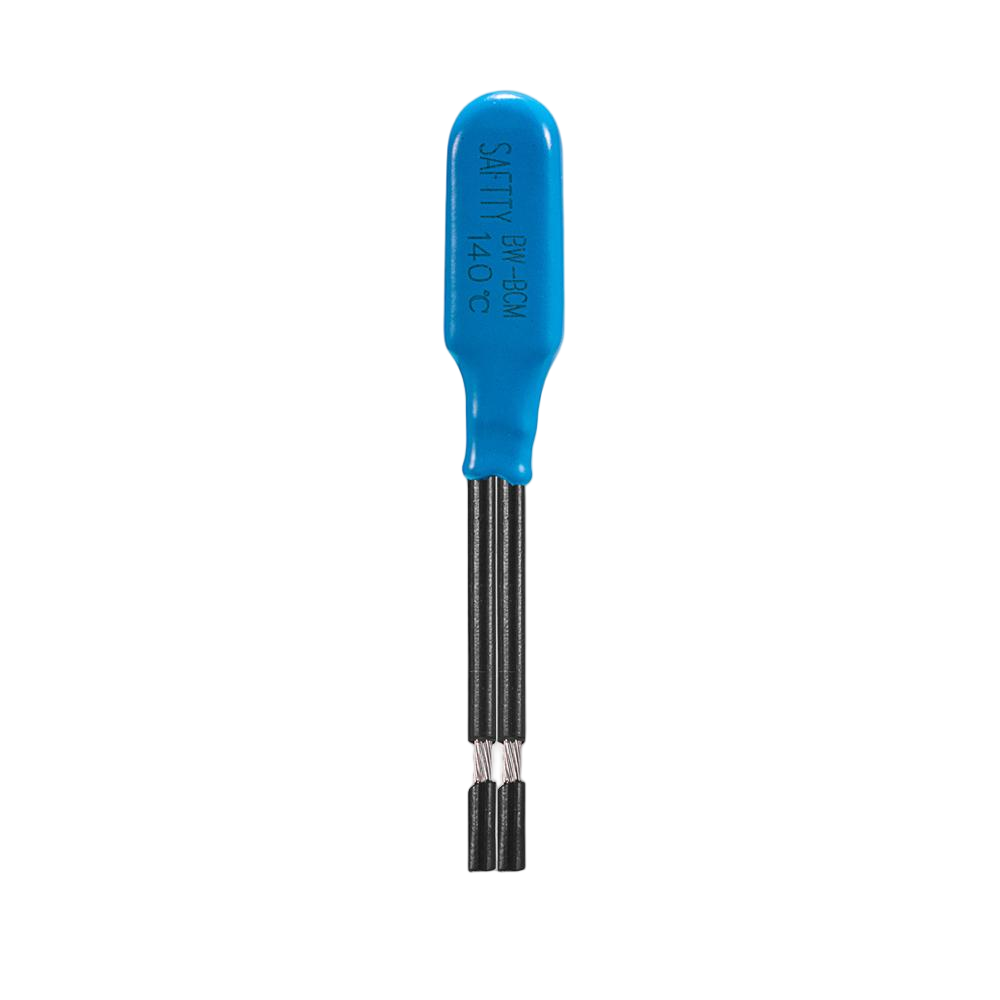

BW-BCM エポキシ樹脂
製品説明
主要部品
1) シェル 2) 鉄製ブラケット 3) バイメタルディスク
4) 可動接点 5) ベース 6) 固定銀接点
構造
可動接点はバイメタルシートに溶接され、次に鉄製ブラケットに溶接されます。固定銀接点とベースは一体に成形され、ベースは鉄製ブラケットにリベット留めされます。電流は最初に鉄製ブラケットからバイメタルディスク上の可動接点を通過し、次に固定銀接点を通過してループを形成します。
機能
通常の状態では、可動接点はバイメタルディスクの予圧下で固定銀接点と密着しています。定格動作温度に達すると、バイメタルディスクは熱によって変形し、急速にパチンと音を立てて回路を遮断します。その後、デバイスは冷却を開始します。定義されたリセット温度に達すると、バイメタルディスクとスプリングディスクは開始位置にパチンと戻り、接点は再び閉じ、デバイスは再び動作を開始します。
製品パラメータ
公称スイッチング温度（NST）5°C
35 °C - 160 °C
許容範囲（標準）
±5K
リバーススイッチ温度（RST）許容範囲
データシートを見る
厚さ
4.2mm
幅
7.5mm
長さ
22mm
含浸耐性
適切な
スイッチハウジングへの耐圧
400N
標準接続
0.33 mm² / AWG22
動作電圧範囲 AC/DC
まで 500 V AC / 36 V DC
定格電圧AC
250 V
定格電流 AC cos ϕ = 1.0 /サイクル
6A / 6,000
定格電圧DC
24.0 V
最大スイッチング電流 DC /サイクル
6 A / 10,000
絶縁電圧
1.5 kV
合計バウンス時間
< 1 ms
接触抵抗
≤ 50 mΩ
10 ... 60 Hzでの耐振動性
100 m/s²
